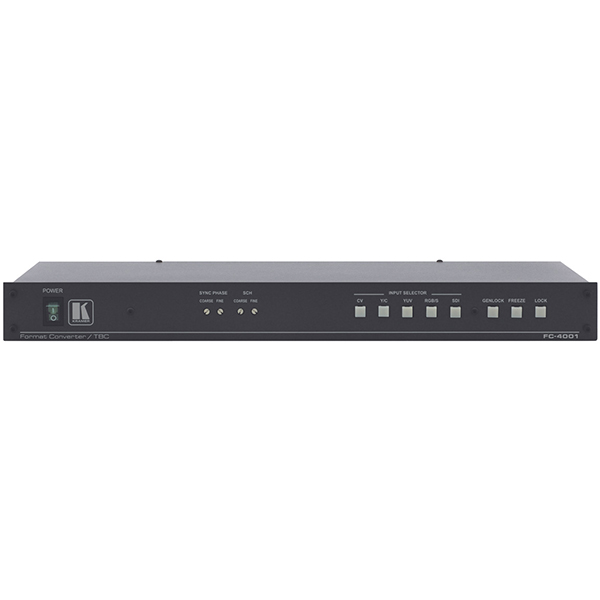

Kramer FC-4001

Производитель: Kramer
  • Описание
  • Характеристики
  • Скачать
  • Задать вопрос

Преобразователь формата и корректор временных искажений развертки.


 У него имеются входы композитного видеосигнала, S-video, компонентного видеосигнала (Y, B-Y, R-Y или RGB/S), SDI и проходной вход внешней синхронизации, которые выбираются нажатием соответствующей кнопки на передней панели. Прибор выдает два сигнала SDI и один из следующих сигналов: композитный, S-video, компонентный (Y, B-Y, R-Y или RGB/S), которые выбираются DIP-переключателями. Ими же задается телевизионная система выходного сигнала (PAL-B, PAL-M, PAL-N, NTSC-3,58, NTSC-4,43, SECAM). FC-4001, однако, не выполняет преобразование телевизионных систем. На передней панели FC-4001 расположены кнопки выбора входа (CV, Y/C, YUV, RGB/S и SDI), кнопки внешней синхронизации, включения стоп-кадра и блокирования передней панели. Кроме того, на нее выведены регуляторы грубой и тонкой подстройки фазы сигнала синхронизации и фазы строчной развертки по отношению к поднесущей (SCH). FC-4001 управляется кнопками передней панели или дистанционно через интерфейс RS-232 от сенсорной панели, компьютера или другого контроллера с этим интерфейсом. Прибор выполнен в 19-дюймовом корпусе высотой 1U с возможностью установки в стойку и питается от сети переменного тока через встроенный импульсный источник питания с автоматическим выбором сетевого напряжения 100-240 В.Основные особенности:
  • - Полоса пропускания 5,8 МГц (0,5 дБ)
  • - Преобразование с учетом телевизионной системы; сигнал с 525 строками декодируется в NTSC 3.58 или NTSC 4.43, с 625 строками - в PAL-B/M/N, или SECAM (в т.ч. российский вариант)
  • - Проходной вход аналогового синхросигнала
  • - Режим стоп-кадра
  • - Управление кнопками передней панели, через  RS-232 и DIP-переключателями
  • - Выбираемый режим терминирования линии синхросигнала
  • - Встроенный корректор временных искажений позволяет стабилизировать изображения с неустойчивым синхросигналом
  • - Регулировка временных параметров - фазы SCH и фазы синхросигнала
  • - Возможность блокирования передней панели
  • - Универсальный источник питания от сети 90-240 В
  • - Стандартный корпус высотой 1U для установки в 19-дюймовую стойку
Входы композитный видеосигнал (1 вх.): размах 1 В, 75 Ом, разъем BNC; SDI (1 вх.): SMPTE-259M, ITU-R ВТ.601, разъем BNC; проходной вход внешней синхронизации (1) с отключаемым терминатором: 75 Ом или высокий импеданс, разъемы BNC
Выходы композитный видеосигнал (1 вых.): размах 1 В, 75 Ом, разъем BNC; YC (1 вых.): 1 В (Y), 0,3 В (C), 75 Ом, два разъема BNC; компонентный или RGB/S (1 вых.): 1 В / 0,7 В / 0,7 В, 75 Ом, разъемы BNC; SDI (2 вых.): SMPTE-259M, ITU-R ВТ.601, разъемы BNC
Полоса пропускания сигнала на уровне -3 дБ 5,8 МГц (0,5 дБ) при полной нагрузке
Разрешение 10 бит
Дифференциальная фаза
Дифференциальное усиление 1%
К-фактор 1%
Отношение сигнал/шум 63 дБ
Регулировки фаза SCH, фаза синхросигнала, сдвиг по вертикали, стоп-кадр, блокировка передней панели
Управление с передней панели и через интерфейс RS-232
Источник питания сеть ~90-240 В, 50/60 Гц, 14 Вт
Масса 2,6 кг
Габариты 48,3 см x 17,8 см x 1U
Временной сдвиг сигналов яркости и цветности 1 нс
Нелинейность тракта яркостного сигнала 1%
Телевизионные системы PAL-B/D/G/H/I/M/N, NTSC-3,58/4,43, SECAM
