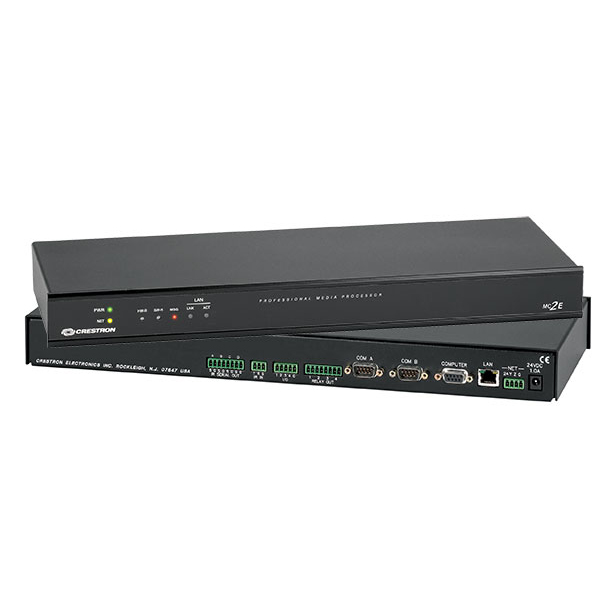

Crestron MC2E

Модульный контроллер с большим набором встроенных возможностей.

Полностью Интернет совместима. Имеет фронтальную панель для диагностики и мониторинга. 32-битный процессор Моторола обеспечивает быстродействие 257 MIPS. Память 34Мб. В специальный слот устанавливается дополнительная память до 4Гб или IBM Microdrive. Архитектура с двойной шиной: Y-bus - 40Mb/s позволяет установить до 3 различных CNX карт расширения в любой комбинации. Кроме того AV2 имеет 8 изолированных реле, 8 аналогово/цифровых входов или цифровых выходов, 8 IR/Serial TTL выходов. 6 RS-232, 422, 485 высокоскоростных портов до 115,200 бод. К портам 1-4 можно подключить Cresnet акселераторы, увеличивающие производительность Cresnet шины. Z-bus - 300Mb/s позволяет установить одну из карт расширения: 10/100 Ethernet, USB, USBII, FireWire или Disk Drive Array. Ethernet поддержка: одна из карт расширения, Встроенный Firewall для повышения секретности, встроенный маршрутизатор, встроенный Network Address Translator, встроенный Web сервер при установке карты Flash памяти. Потребляемая мощность - 55W.

Управляющий процессор с коммутатором видео- и аудиосигналов.

MP2E - управляющий процессор Crestron второй серии, семейства MediaManager. Базовое устройство малой системы управления Crestron. Со встроенным матричным 4:2 коммутатором композитных видеосигналов, коммутатором 7:1 балансных и небалансных стереофонических аудиосигналов. Может быть перепрограммирован в коммутатор 2:1 видеосигналов S-video. Широкие возможности удаленного управления по сети, с помощью ПК и мобильных устройств. Может быть использован в качестве модуля расширения сети Cresnet.
Crestron MediaManager - семейство бюджетных устройств широкого профиля, сочетающих в себе высокопроизводительную систему распределения видео- и аудиосигналов, системы управления устройствами и сетями систем дома или офиса. Проектировка и монтаж систем с использованием устройств MediaManager упрощается и требует меньших трат на проводку, поскольку приборы этого семейства являются готовыми решениями, поддерживающими работу с большим набором многофункционального программного обеспечения.
Сочетая в себе управляющий процессор, подключаемый через интерфейс Ethernet, а также коммутаторы видео- и аудиосигналов, MP2E представляет собой эффективное и экономичное устройство для организации полноценной системы управления. После быстрой настройки с помощью ПО Crestron SystemBuilder MP2E может управлять всеми ресурсами помещения: аудиовизуальным оборудованием и системами климат-контроля, включая видеопроигрыватели, CD/DVD проигрыватели, проекторы, дисплеи, системы освещения и многое другое. Имея столь большое количество функций, обладая высокой производительностью и низкой ценой, MP2E является идеальным выбором для использования в университетах, переговорных и учебных залах организаций и на других крупных объектах. Настройка прибора с помощью Crestron SystemBuilder осуществляется квалифицированным специалистом.
Коммутатор композитных видеосигналов 4:2
Широкополосный матричный коммутатор позволяет произвольным образом распределить композитные видеосигналы с любых четырех источников на два любых приемника, например, для одновременного вывода изображения на плазменную панель и сенсорный экран Crestron для предварительного просмотра. Матричный коммутатор композитных видеосигналов может быть перенастроен на работу в режиме коммутатора 2:1 видеосигналов S-video. Функция автоматического определения наличия сигнала на входных портах коммутатора может быть использована для передачи системе управления информации о состоянии подключенных источников или для автоматической коммутации видеосигналов. Функционал коммутатора MP2E может быть расширен с помощью подключения дополнительного матричного коммутатора видеосигналов S-video и RGBHV Crestron C2N-MMS.
Звуковой процессор и коммутатор аудиосигналов 7:1
Встроенный коммутатор аудиосигналов оборудован 7 входными портами балансных и небалансных стереофонических аудиосигналов. Устройство позволяет точно настраивать и управлять звуком: регулировать громкость, тембр высоких и низких частот, изменять АЧХ исходящего сигнала с помощью шестиполосного графического или параметрического эквалайзера или отключать звук полностью. Настройки и различные предустановки звукового процессора могут быть загружены или изменены с помощью кнопочной, сенсорной панели Crestron или через любой другой пользовательский интерфейс.
Движок 2-ой серии
В основе MP2E лежит мощный управляющий движок второй серии. Уникальная операционная система прибора, работающая в режиме реального времени, делает MP2E одним из самых быстрых и надежных управляющих процессоров на рынке. MP2E оборудован двумя дуплексными портами сигналов RS-232/422/485, четырьмя выходными портами сигналов ИК управления и RS-232, четырьмя входными универсальными цифровыми портами Versiport и четырьмя отдельными управляющими реле. MP2E поддерживает работу с полным спектром сенсорных, клавишных панелей и периферийным оборудованием Crestron.
Интерфейс Cresnet
Cresnet осуществляет связь между управляющим процессором и клавишными, сенсорными панелями, средствами управления освещением и другим оборудованием Crestron. Cresnet - это простая, но гибкая в настройке сеть, использующая подключение по четырехжильному кабелю, которая обеспечивает надежную двухстороннюю связь между многочисленными устройствами Crestron.
Режим управляемого устройства Cresnet
Cresnet MP2E может быть использован в режиме управляемого прибора в уже существующей сети устройств, например в качестве модуля расширения Cresnet. Такая гибкость делает прибор экономичным решением для расширения системы управления, предлагая большой набор портов управления в одном корпусе.
Интерфейс Ethernet
Crestron была первой компанией, представившей средства для контроля состояния и управления устройствами и комплексами устройств с помощью Ethernet по протоколу IP. MP2E оборудован дуплексным 10/100 мегабитным портом Ethernet и использует современные возможности интерфейса. Прибор имеет встроенный веб-сервер, почтовый клиент и поддерживает адресацию с использованием статических и динамических IP-адресов.
e-Control 2
Решения e-Control 2 XPanel предлагают максимально возможное количество способов управления системой Crestron по протоколу IP. E-Control предоставляет графический пользовательский интерфейс для компьютеров и некоторых мобильных устройств и позволяет использовать их в качестве сенсорной панели Crestron.
Программа RoomView
Каждый управляющий процессор Crestron второй серии, подключаемый через интерфейс Ethernet, способен напрямую работать с уникальным программным обеспечением RoomView HelpDesk, которое предлагает самый широкий набор возможностей для взаимодействия c элементами системы управления.
Протокол SNMP
Поддержка протокола SNMP позволяет управлять сетью систем управления Crestron с помощью стороннего ПО. Протокол SNMP может быть использован в качестве альтернативы или в дополнение к RoomView, чтобы ИТ-персонал смог контролировать состояние и управлять системой Crestron из привычной программной среды.
SSL шифрование
Все системы управления Crestron второй серии, использующие Ethernet, также используют протокол шифрования SSL (Secure Sockets Layer) - стандарт, который применяется для защищенной передачи данных в большинстве корпоративных сетей.
Беспроводное управление с помощью ИК пультов ДУ
При использовании приемника ИК сигналов Crestron CNXRMIRD процессор MP2E позволяет управлять другими устройствами с помощью беспроводных ИК пультов ДУ, сенсорных экранов Crestron или универсальных ИК пультов ДУ сторонних производителей.
Внимание! Приемник ИК сигналов CNXRMIRD в комплект не входит и приобретается отдельно.

Управляющий процессор 2-ой серии для малых систем управления.

Мощный процессор
Центром системы MC2E является управляющий процессор 2-серии, использующий 32-разрядный процессор 257 MIPS Motorola ColdFire. MC2E имеет тот же процессор, что и системы с более широкими возможностями PRO2 и AV2, со встроенной памятью 36 МБ, позволяющей MC2E управлять наиболее сложными системами.
Универсальность
Опции входа/выхода включают 2 двунаправленных COM-порта со встроенными последовательными драйверами для управления через RS-232/RS-422/RS-485; 4 ИК/последовательных порта, программируемых с помощью тысяч драйверов различных устройств, имеющихся в базах данных Crestron; 4 универсальных порта, конфигурируемых для аналогового ввода или цифрового ввода/вывода; 4 изолированных реле для управления устройствами с помощью замыкающихся контактов; 1Cresnet порт для соединения с сенсорными панелями Crestron и сетевыми управляющими модулями; 1 10/100 Ethernet-порт; 1 ИК-вход для работы с ИК-детектором CNXRMIRD и любым универсальным ИК-пультом дистанционного управления RC-15. Это позволяет создать недорогую систему управления аудио-видео устройствами.
e-Control 2 Технология
MC2E имеет встроенный web-сервер с SSL, поэтому пользователи могут управлять устройствами с любого компьютера в локальной или глобальной сети (LAN или WAN). Программисты могут создать web-страницы пользователя, используя программы Crestron Vision Tools Pro-e, таким образом, отпадает необходимость покупки программного обеспечения для создания web-страниц другого производителя.
Фактически, web-страницы, созданные с помощью технологии e-Control 2 XPanel, выглядят, воспринимаются и работают с той же высокой скоростью в реальном времени, как и страницы сенсорной панели TPS. e-Control 2 также создаёт отдельные программы XPanel, которые пользователи могут запускать с рабочего стола Windows или устройств Windows PocketPC 2002 и Windows Tablet PC.
MC2E поддерживает все приложения Crestron e-Control Power Applications, в том числе программное обеспечение RoomView. Использующие его организации могут производить мониторинг многих комнатных АВ-контроллеров через сеть Ethernet в реальном времени с любого РС, подключенного к сети.
